Erkennen von Schutzeinrichtungen

Das Erkennungstool für Stahl-Schutzeinrichtungen unterstützt bei der schnellen und einfachen Identifikation verschiedener Schutzeinrichtungen. Anhand charakteristischer Merkmale können Systeme zuverlässig erkannt und zugeordnet werden

Sie brauchen Hilfe bei der Erkennung von BETON-Schutzeinrichtungen?

Anleitung Dies ist ein Tool zu Identifikation vorhandener Schutzeinrichtungen. Es dient zur Erkennung von Schutzeinrichtungen/Leitplanken. 1: Zu jeder Frage kann ein Bild ausgewählt werden. 2: Pro Frage kann ein Bild ausgewählt werden. 3:Anhand der ausgewählten Bilder werden automatisch alle die zutreffenden geprüften Schutzeinrichtungen nach BASt mit entsprechender Nummer ausgegeben.

Befindet sich ein Kastenprofil am oberen Ender der Schutzeinrichtung?

Eco-Safe 2.0 im Mittelstreifen einer Autobahn auf einer Rampe. Der Mittelstreifemn

Klicke auf das Bild, was deiner Schutzeinrichtung am ähnlichsten ist.

Wie groß ist der Pfostenabstand?

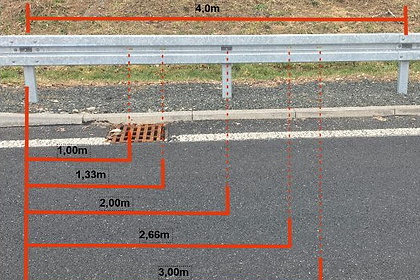

Pfostenabstand? Der Pfostenabstand von Schutzeinrichtungen lässt sich an den Langlöchern in den Holmen erkennen. Die Löcher sind in festen Abständen angeordnet und zeigen, wo die Pfosten montiert werden können. So kann anhand der Lochpositionen festgestellt werden, ob der Pfostenabstand z. B. 1,00 m, 2,00 m oder 4,00 m beträgt.

Wie ist das Distanzstück zwischen Holm und Pfosten aufgebaut?

Klicke auf das Bild, was deiner Schutzeinrichtung am ähnlichsten ist.

Kann die Schutzeinrichtung gleichermaßen von beiden Seiten angefahren werden?

Klicke auf das Bild, was deiner Schutzeinrichtung am ähnlichsten ist.

Wie ist der Pfosten ausgebildert?

C100, kleiner Pfosten

C125, massiverer Pfosten

Klicke auf das Bild, was deiner Schutzeinrichtung am ähnlichsten ist.
Wenn keine klare Unterscheidung möglich ist, sollte dieses Auswahl ausgelassen werden.

Ergebnis der Auswertung

Ifdentifikations Nummer	Systemname	Aufhaltestufe	Wirkungsbereich	Anprallheftigkeitsstufe
1001	ESP 4.0	N2	5	A
1002	ESP 2.0	N2	4	A
1003	ESP Plus 2.0	N2	4	A
1004	ESP Plus W1	N2	1	B
1005	ESP BOS Einzelhindernis	N2	3	B
1006	ESP 4,0 mit Unterfahrschutz*	N2	5	A
1007	EDSP 1.33 BW, Geländer*	H1	5	A
1008	EDSP 2.0	H1	5	A
1009	EDSP 1.33	H1	4	A
1010	Super-Rail ES 1.33	H1	2	A
1011	Super-Rail ES 1.0	H1	2	A
1012	Super-Rail Eco	H2	4	A
1013	Super-Rail Eco doppelt	H2	4	B
1014	Super-Rail Eco BW	H2	4	A
1015	Super-Rail VZB	H2	3	B
1016	Super-Rail Eco 1A/MÜF	H2	4	A
1017	Super-Rail	H2	4	A
1018	Super-Rail	H4b	7	A
1019	Super-Rail doppelt	H2	4	B
1020	Super-Rail doppelt	H4b	5	B
1021	Super-Rail BW	H2	4	B
1022	Super-Rail Plus BW*	H4b	6	B
1026	MegaRail s	H2	4	A
1028	MegaRail s zweifach	H4b	7	A
1029	MegaRail bw	H2	4	B
1037	Easy Rail 1.33	N2	2	A
1038	Easy Rail 2.00	N2	3	A
1039	Easy Rail 1.33	H1	3	A
1040	Easy Rail 2.00	H1	3	A
1061	HBB 4.0	N2	5	A
1062	HBB 2.0	N2	4	A
1063	HBB 2.0 b	N2	3	A
1064	HBB 1.33	N2	2	A
1065	HBB 1.33	H1	4	A
1066	HBB 1.33 Plus	H1	3	A
1067	Super-Rail ES 1.0	N2	2	A
1068	Super-Rail Eco doppelt BW	H2	4	B
1077	KB3 RH4	H4b	5	A
1078	KB3 RH4 BW	H4b	4	A
1079	KB3 RH2B	H2	5	A
1080	KB3 RH2B	N2	3	A
1081	MegaRail en	N2	4	A
1082	MegaRail em	H1	4	A
1083	MegaRail ec	N2	2	A
1084	MegaRail ec	H1	3	A
1087	MegaRail eb	N2	3	A
1088	MegaRail eb	H1	3	A
1089	MegaRail sk	H2	2	A
1090	MegaRail sk	H4b	2	A
1098	Easy Rail 4.00	N2	4	A
1099	Easy Rail 6.00	N2	5	A
1100	Easy Rail XS 1.33	N2	2	A
1101	Easy Rail XS 1.33	H1	3	A
1102	Easy Rail XS 2.00	N2	3	A
11020	DDSP 1.33	H2	7
11020	DDSP 2.00	H2	6	A
11020	DDSP 4.00	H1	6
1103	Easy Rail XS 2.00	H1	4	A
1104	Easy Rail XS 4.00	N2	4	A
1105	Easy Rail 1.33 BW	H1	4	B
1115	HBB 1.33 BW	H1	2	A
1116	HBB 2.0 Plus	H1	4	A
1117	Eco-Safe 1.33	N2	3	A
1118	Eco-Safe 2.0	N2	3	A
1119	Eco-Safe 4.0	N2	5	A
1120	Eco-Safe 1.33	H1	3	A
1121	Eco-Safe 2.0	H1	4	A
1122	passco L1 ES 1.33	N2	2	A
1123	passco L1 ES 1.33	H1	3	A
1124	passco L1 ES 2.0	N2	3	A
1125	passco L1 ES 2.0	H1	4	A
1131	Super-Rail doppelt BW	H2	4	B
1134	MegaRail bk	H2	2	A
1135	MegaRail bk	H4b	4	A
1136	Duo-Rail KA	H1	6	B
1137	Duo-Rail KAB	N2	4	B
1138	Duo-Rail KAB	H1	5	B
1139	Duo-Rail KAB	H2	7	B
1140	Duo-Rail KAV	H2	3	B
1143	Eco-Safe 1.33 BW	N2	1	A
1144	Eco-Safe 1.33 BW	H1	2	A
1145	Super-Rail Eco HS	H2	2	B
1146	Super-Rail Eco HS BW	H2	1	B
1147	Super-Rail ES 1.33	N2	2	A
1149	Super-Rail Pro BW	H4b	2	B
1150	passco ES 4.00	N2	4	A
1155	HBB 2.0 Plus	N2	3	A
1156	HBB 1.33 Plus	N2	2	A
1174	EasyRail NA 1.33	N2	4	A
1175	EasyRail NA 1.33	H1	4	A
1187	PRODIGY 7.20s	N2	2	A
1188	PRODIGY 7.20s	N2	3	A
1189	PRODIGY 7.20s	H1	3	A
1190	PRODIGY 7.20s	H1	4	A
1195	PRODIGY 9.25s	H2	4	A
1196	PRODIGY 7.20s	N2	2	A
1197	PRODIGY 7.20s	H1	3	A
1198	PRODIGY 7.20s	H2	3	A
1208	Super-Rail Pro	H4b	4	B
1210	GuardVOX 900	H2	4	B

Eine der angezeigten Schutzeinrichtungen entspricht deinem System.
Sollten kein Ergebnis angezeigt werden, kann ein veraltetes System, oder eine Sonderkonstruktion vorliegen.

Alle Angaben ohne Gewähr
